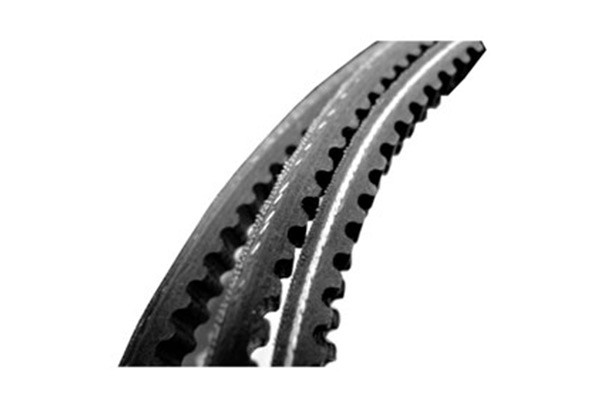

Конструкция зубчатого приводного ремня с открытыми флангами

Зубчатая форма придает ремню оптимальную посадку в канавки шкивов, пониженную температуру в процессе эксплуатации и повышенную гибкость для работы в приводах, где применяются шкивы маленьких диаметров

Отличие в обозначении зубчатых ремней относительно гладких приводных ремней: к названию профиля оберточных ремней, добавляется “X”. Например: А(13х8) меняется на АХ; SPA меняется на XPA.

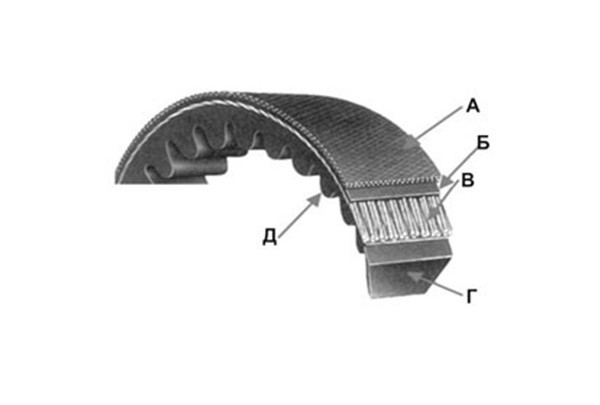

КОНСТРУКЦИЯ РЕМНЯ:

А –ТКАНЕВАЯ ОБКЛАДКА
тканевая обкладка ремня пропитана полихлоропреном, обкладка тканью только на верхнем основании ремня;

Б –ОСОБАЯ РЕЗИНОВАЯ СМЕСЬ
особая резиновая смесь над слоем растяжения; Зона растяжения дает профилю ремня стабильность от прогибов под нагрузкой в процесс эксплуатации, защищает от деформации;

В –ПРОЧНЫЙ ПОЛИЭФИРНЫЙ КОРД;
Армирующий элемент, связывающий зону растяжения с остальными резиновыми элементами ремня, также принимает ударные нагрузки в процессе работы;

Г – РЕЗИНОВАЯ СМЕСЬ
резиновая смесь слоя сжатия;

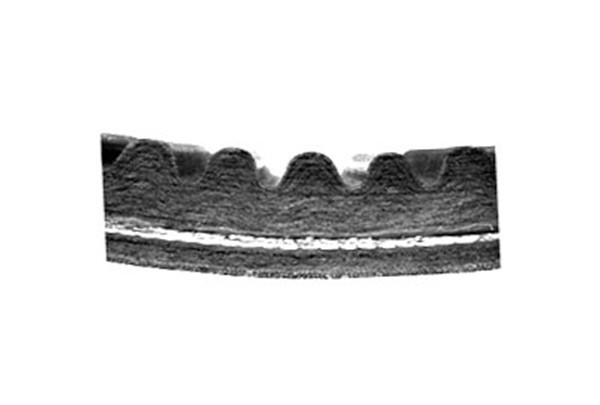

Д – ЗУБЧАТАЯ ЧАСТЬ
зубчатая часть приводного ремня, Придает ремню гибкость и отличную посадку на шкивах.

ПРЕИМУЩЕСТВА ЗУБЧАТЫХ ПРИВОДНЫХ РЕМНЕЙ DARWIN PLUS

• Не имеет на боковых гранях обкладочную ткань, отсюда название: ремни с открытыми флангами;
  Применяются специальные резиновые смеси, которые придают зубчатым ремням DARWIN PLUS повышенную прочность на износ в процесс эксплуатации, долгий срок службы по сравнению с гладкими ремнями с оберточной тканью;
• Для зубчатых ремней с открытыми флангами характерен постоянный коэффициент трения после первоначальной работы ремня в течение всего срока службы ремня;
• Для предотвращения деформации формы профиля ремня и для обеспечения опоры полиэфирного корда в слое сжатия, при производстве зубчатых ремней DARWIN PLUS используется специальная резиновая смесь с текстильными волокнами;
• Зубчатая форма придает ремню оптимальную посадку в канавки шкивов, пониженную температуру в процессе эксплуатации и повышенную гибкость для работы в приводах, где применяются шкивы маленьких диаметров.
