Ремни классического сечения
Гладкие приводные ремни DARWIN PLUS классического сечения предназначены как для стандартных, так и сложных специальных передач.
Гладкие приводные ремни DARWIN PLUS классического сечения температурно-стойкие, маслостойкие, а также имеют антистатические универсальные свойства.
Ремни гладкие классического профиля DARWIN PLUS производятся со стабильными допусками по длине и могут устанавливаться на приводах в комплектах без дополнительного контроля по выборке ремня.
|

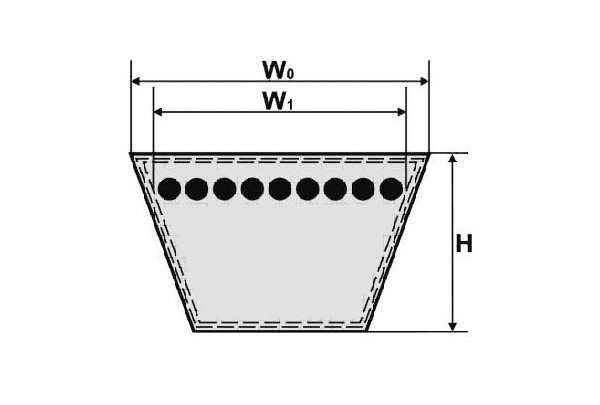

Профиль |
ГОСТ |
W0 |
W1 |
H |
|
Z(10х6) |
О |
10 |
8.5 |
6 |
|
A(13х8) |
А |
13 |
11 |
8 |
|
B(17х11) |
Б |
17 |
14 |
11 (10.5) |
|
20х12,5 |
- |
20 |
17 |
12.5 |
|
C(22х14) |
В |
22 |
19 |
14 (13.5) |
|
25х16 |
- |
25 |
21 |
16 |
|
D(32х19) |
Г |
32 |
27 |
19 |
|
E(38х23) |
Д |
38 |
32 |
23 (23.5) |
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Классические промышленные и сельскохозяйственные приводы;
- Автомобилестроение;
- Системы с возможностью обратного хода;
- Передачи с натяжным роликом;
- Передачи больших мощностей в конструкциях с натяжным роликом при небольших шкивах;
- Пригодность для большинства существующих ременных передач;
- Конструкции с наружным натяжением малого диаметра.
|
Профиль |
Z(10х6) |
A(13х8) |
B(17х11) |
20х12.5 |
C(22х14) |
25х16 |
D(32х19) |
E(38х23) |
|
|
ГОСТ |
О |
А |
Б |
|
В |
|
Г |
Д |
|
|
Ширина |
(мм)'W' |
10 |
13 |
17 |
20 |
22 |
25 |
32 |
38 |
|
Высота |
(мм) 'Н' |
6 |
8 |
11 |
12,5 |
14 |
16 |
19 |
23 |
|
Угол |
(º) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Мин. расч. диаметр шкива |
50 |
63 |
100 |
140 |
160 |
224 |
280 |
450 |
|
|
Li на Lp |
(мм) |
+ 22 |
+ 36 |
+ 43 |
+ 48 |
+ 56 |
+ 61 |
+ 79 |
+ 92 |
|
Li на La |
(мм) |
+ 38 |
+ 50 |
+ 69 |
+ 79 |
+ 88 |
+ 100 |
+ 119 |
+ 145 |
|
Lp на Li |
(мм) |
- 22 |
- 36 |
- 43 |
- 48 |
- 56 |
61 |
- 79 |
- 92 |
|
La на Li |
(мм) |
- 38 |
- 50 |
- 69 |
- 79 |
- 88 |
100 |
- 119 |
- 145 |
|
La на Lp |
(мм) |
- 16 |
- 14 |
- 26 |
- 31 |
- 32 |
39 |
- 40 |
- 53 |
ХАРАКТЕРИСТИКИ:
- Допустимая частота сгибов: 70 Гц;
- Соотношение верхнего основания и высоты ремня составляет 1,6;
- Рекомендуемая максимальная скорость вращения: 30 м/сек.
СТАНДАРТЫ:
ISO 4184, BS 3790, DIN 2215, ANSI/RMA IP-20, ГОСТ 1284-1,2-89, 5813-93
-
