Ремни классического сечения для сельскохозяйственных машин
Ремни гладкие DARWIN PLUS для сельскохозяйственных машин производятся со стабильными допусками по длине и могут устанавливаться на приводах в комплектах без дополнительного контроля по выборке ремня.
DARWIN PLUS представляет гладкие ремни для сельскохозяйственных машин в трех исполнениях с температурно-стойкими, маслостойкими, а также антистатическими универсальными свойствами.
- Ремень с опущенной нейтральной осью (корд расположен ниже уровня нейтральной оси) усиленной конструкции. Конструкция усилена прочным полиэфирным кордом в зоне растяжения и износостойкой оберточной тканью. Применяются в передачах с натяжным роликом.
- Температурно-стойкий ремень с опущенной нейтральной осью (корд расположен ниже уровня нейтральной оси) усиленной конструкции. Конструкция усилена особо прочным полиэфирным кордом в зоне растяжения, с применением полихлоропреновой резиной и износостойкой оберточной тканью. Используются в сельскохозяйственных машинах на конструкциях с натяжными роликами, при небольших шкивах для передачи больших мощностей.
- Высоко температурно-стойкий ремень с опущенной нейтральной осью (корд расположен ниже, чем уровня нейтральной оси) усиленной конструкции. Конструкция усилена особо прочным полиэфирным кордом в зоне растяжения, с применением полихлоропреновой резиной и износостойкой оберточной тканью. Минимальная вытяжка ремня в процессе эксплуатации. Применяется для работы в условиях ударных нагрузок, повышения тяговой способности в конструкциях с наружным натяжением малого диаметра.
Ремни гладкие DARWIN PLUS для сельскохозяйственных машин производятся со стабильными допусками по длине и могут устанавливаться на приводах в комплектах без дополнительного контроля по выборке ремня.
|

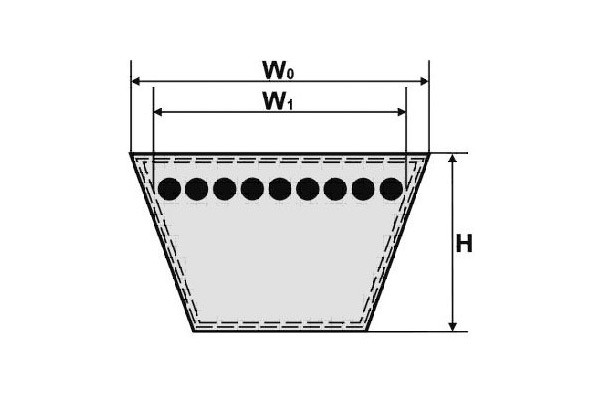

Профиль |
ГОСТ |
W0 мм. |
W1 мм. |
H мм. |
|
A(13х8) |
А |
13 |
11 |
8 |
|
B(17х11) |
Б |
17 |
14 |
11 (10.5) |
|
20х12,5 |
- |
20 |
17 |
12.5 |
|
C(22х14) |
В |
22 |
19 |
14 (13.5) |
|
25х16 |
- |
25 |
21 |
16 |
|
D(32х19) |
Г |
32 |
27 |
19 |
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Классические сельскохозяйственные приводы;
- Предназначены для стандартных и сложных специальных передач;
- Системы с возможностью обратного хода;
- Передачи с натяжным роликом;
- Передачи больших мощностей в конструкциях с натяжным роликом при небольших шкивах;
- Конструкции с наружным натяжением малого диаметра;
|
Профиль |
A(13х8) |
B(17х11) |
20х12.5 |
C(22х14) |
25х16 |
D(32х19) |
|
|
ГОСТ |
А |
Б |
|
В |
|
Г |
|
|
Ширина |
(мм)'W' |
13 |
17 |
20 |
22 |
25 |
32 |
|
Высота |
(мм) 'Н' |
8 |
11 |
12,5 |
14 |
16 |
19 |
|
Угол |
(º) |
40 |
40 |
40 |
40 |
40 |
40 |
|
Мин. расч. диаметр шкива |
63 |
100 |
140 |
160 |
224 |
280 |
|
|
Li на Lp |
(мм) |
+ 36 |
+ 43 |
+ 48 |
+ 56 |
+ 61 |
+ 79 |
|
Li на La |
(мм) |
+ 50 |
+ 69 |
+ 79 |
+ 88 |
+ 100 |
+ 119 |
|
Lp на Li |
(мм) |
- 36 |
- 43 |
- 48 |
- 56 |
- 61 |
- 79 |
|
La на Li |
(мм) |
- 50 |
- 69 |
- 79 |
- 88 |
- 100 |
- 119 |
|
La на Lp |
(мм) |
- 14 |
- 26 |
- 31 |
- 32 |
- 39 |
- 40 |
ХАРАКТЕРИСТИКИ:
- Допустимая частота сгибов: 60 Гц;
- Соотношение верхнего основания и высоты ремня составляет 1,6;
- Рекомендуемая максимальная скорость вращения: 30 м/сек;
СТАНДАРТЫ:
ISO 4184, BS 3790, DIN 2215, ANSI/RMA IP-20, ГОСТ 1284-1, -2, -89
-
